家装之水电篇

童言无忌

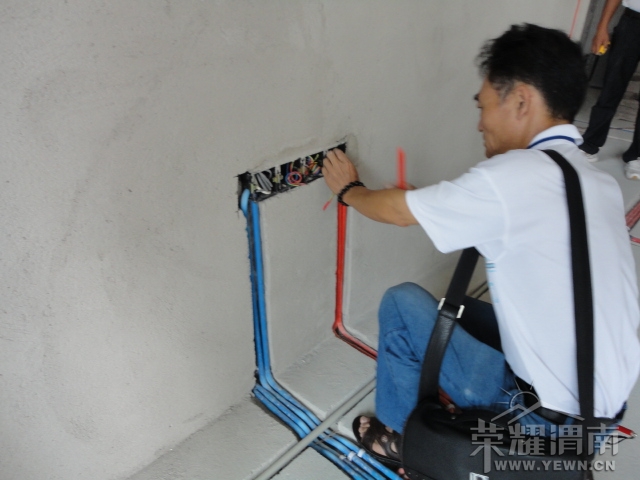

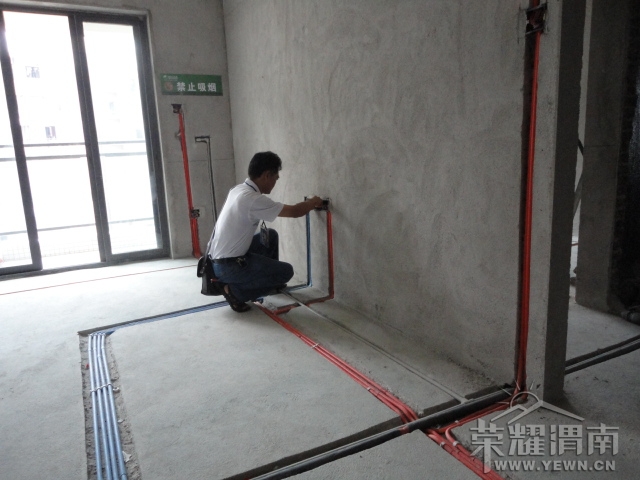

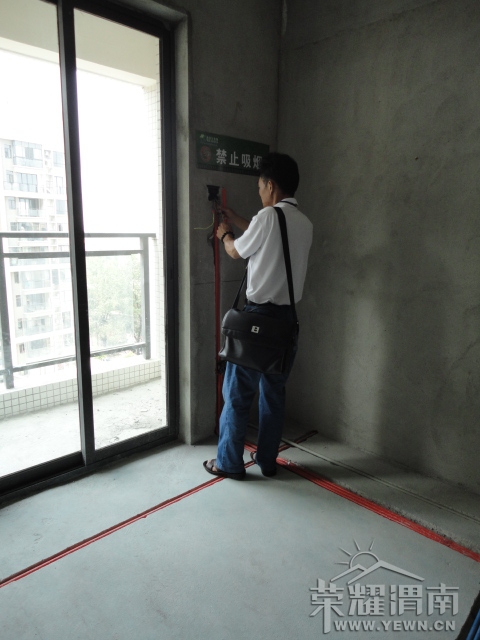

水电环节中开关插座定位是家庭装修过程中最关键的环节之一，在我们今后的生活中起着举足轻重的作用。我们聘请武汉建筑装饰协会第三方监理曹主任为我们强调这一重要环节的指导细节，这既是我们验收的考核标准，同时也为您提供参考。
  知识点一 电气安装工程插座安装高度的设计尺寸
  1.电源插座边距地宜为30CM，平开关面板底边距地宜为140CM；
2.烟机插座离地高220CM；
3.地柜内插座离地高55CM；
4.微波炉插座距地高160CM；
5.空调插座距地高2M;
6.电视背景插座高度宜为60(特殊要求除外）；

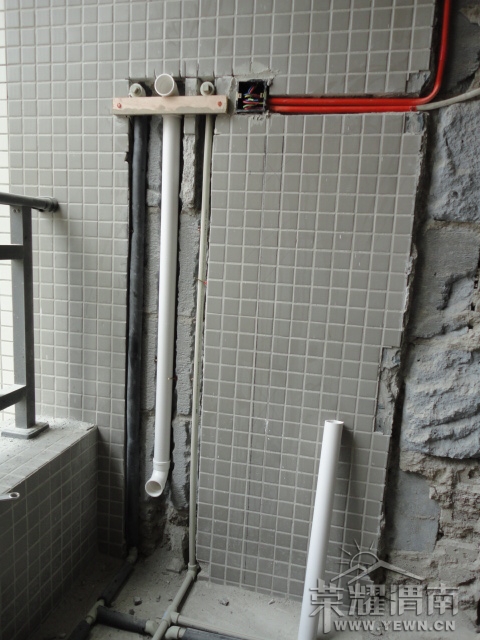

知识点二 卫生器具及管道安装

1.橱柜安装下水管如需改道必须离地10CM以下，沿墙角走；
2.混水阀代花洒安装高度不宜高于90CM；
3.洗衣机水阀高度宜为120CM;
4.拖把污水盆水阀高度宜为800MM；
5.冲落式蹲式大便器水阀高度宜为400MM;
6.柜式洗面盆三角阀高度宜为500MM；
特别注意一点的是，排水流向按管线短，埋深小，尽可能自流排出的原则确定。

海啸惊澜

楼主  QQ空间的图是不允许有外链的

请截图下来重新编辑发帖

傻瓜南

楼主，图片不能看。麻烦尽快修正。谢谢啦

御风而上

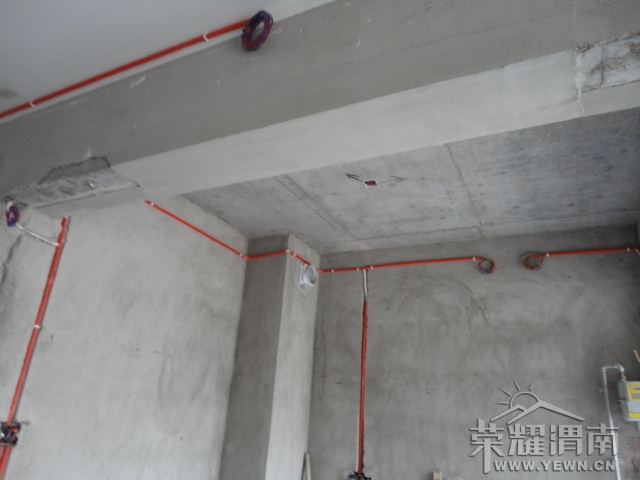

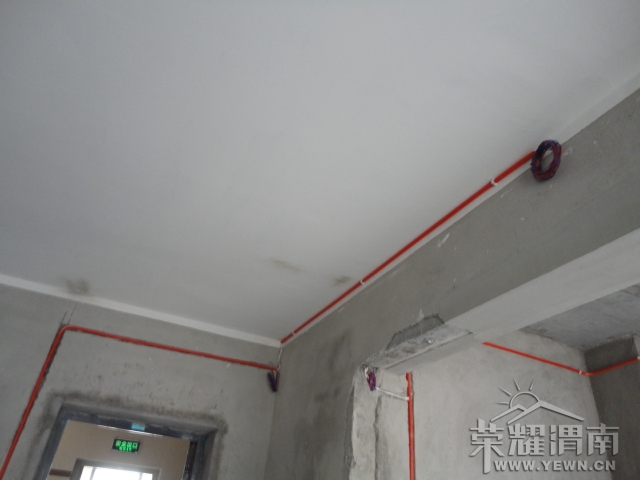

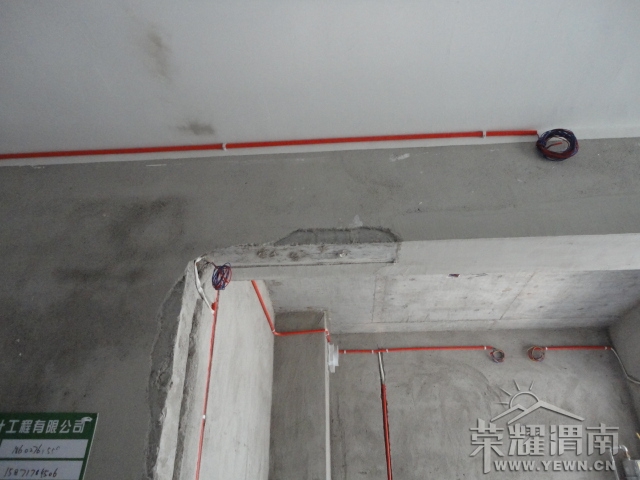

这个工程浩大啊！

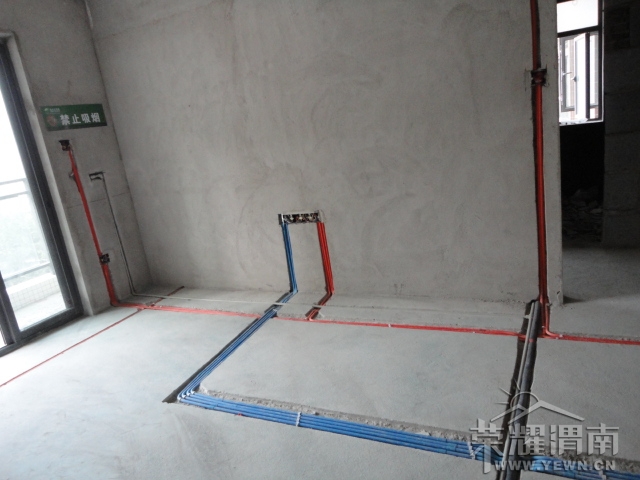

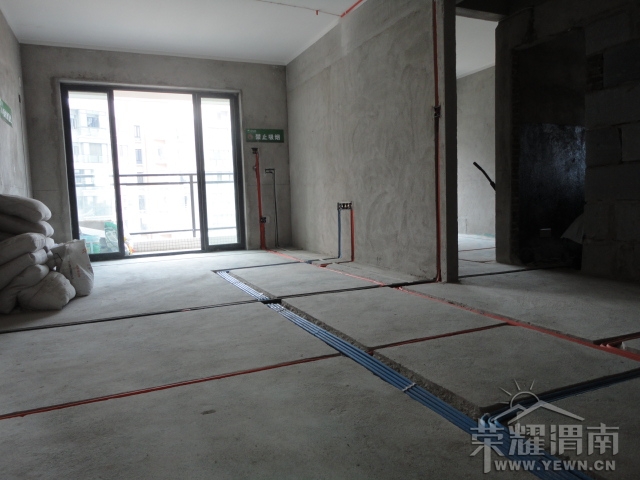

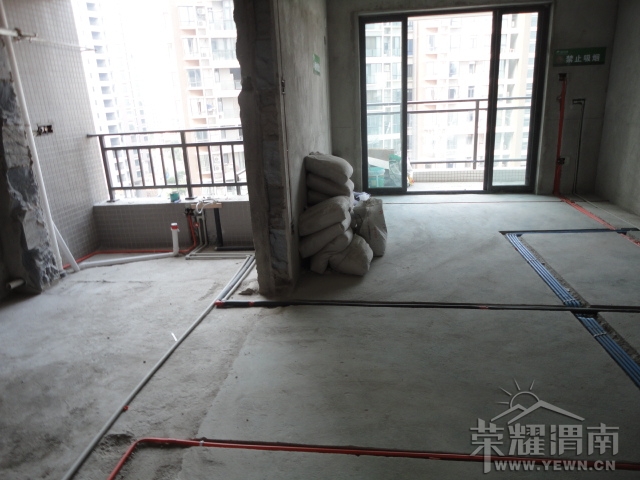

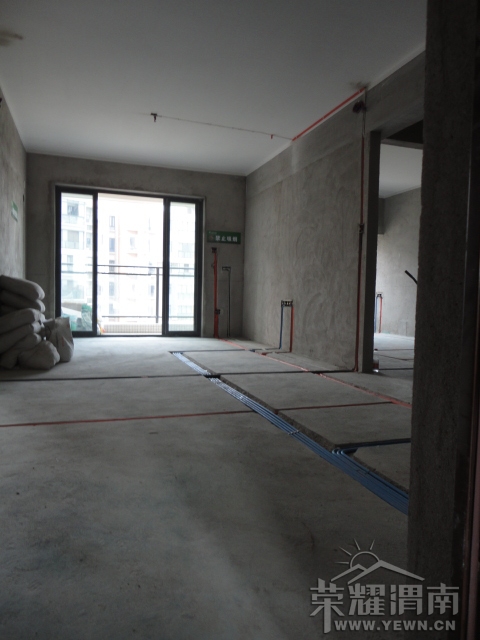

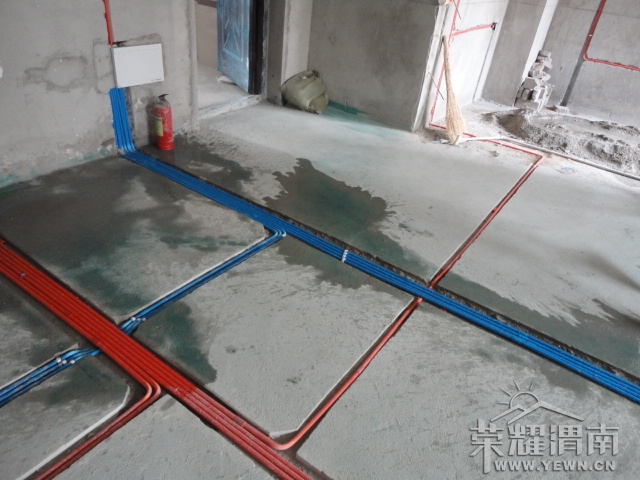

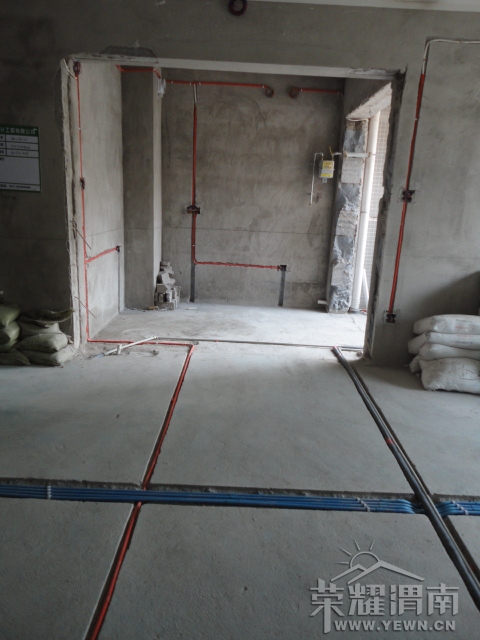

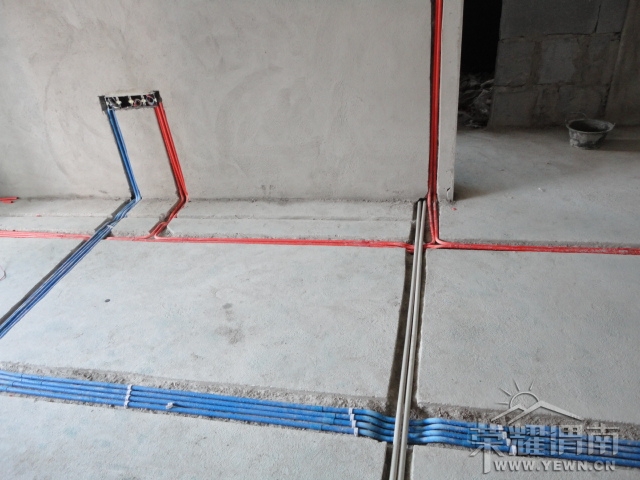

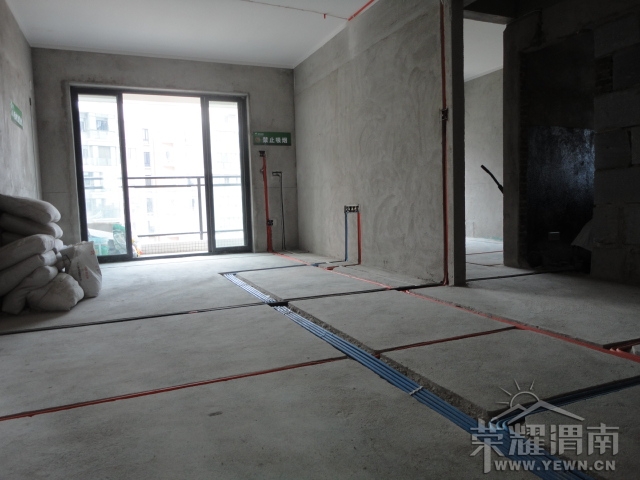

地面都开槽了。N多线管，感觉有点多余！

不过活计看起来还是不错的~~

laoweinan

{:6_189:}

安卓机器人

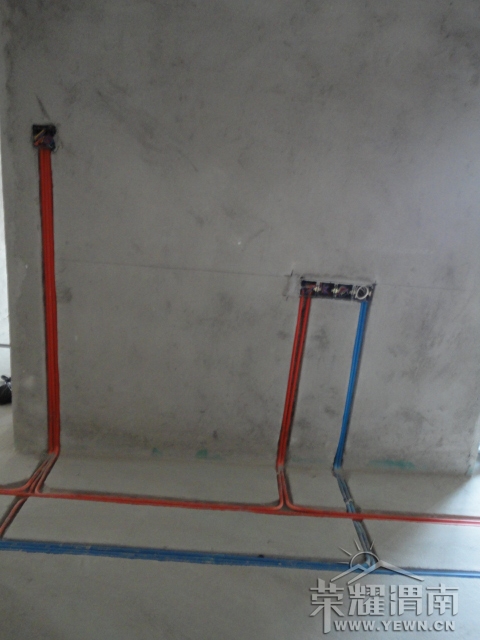

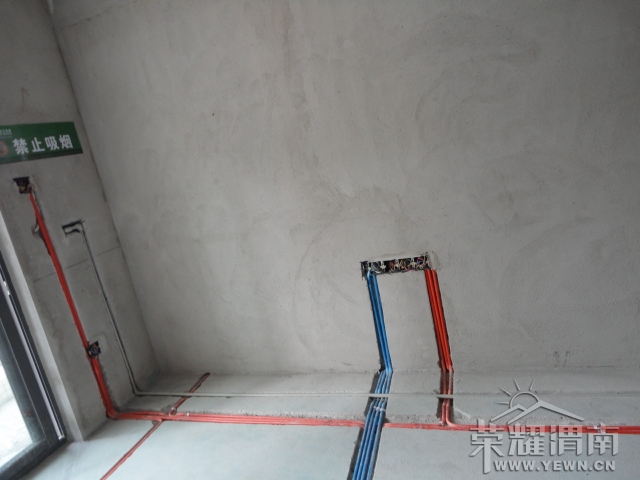

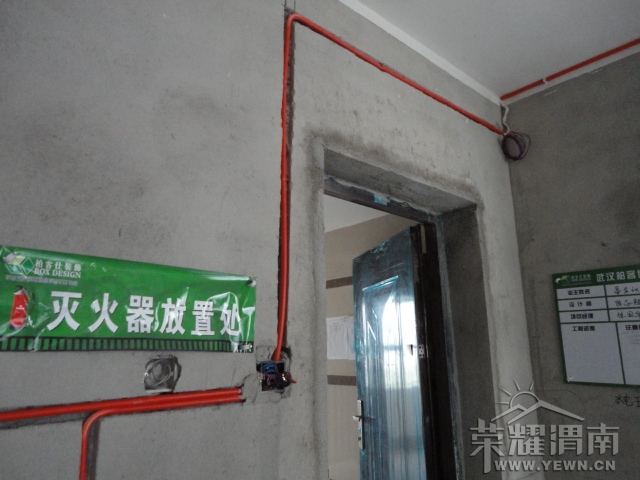

这个图片看着特别不错啊，水电走的很漂亮，不过很费事

蒋先生

这水电线走的真不错，

小崔先生丶

  地面开槽有点多余

中源紫砂陶瓷

看起来很专业哦，，需要瓷砖的话欢迎楼主来看看哦[em:16:]

稻草人2009

这是哪个装修公司的作业？
